Ano ang ibig sabihin ng IR sa isang light strip controller?
At ano ang prinsipyo nito?
Pangalan ng Makipag -ugnay: Penny ； Tel /WhatsApp: +8615327926624 ； Email: penny@guoyeled.com
I. Prinsipyo ng Paggawa ng IR (Infrared）
1. Paghahatid ng signal

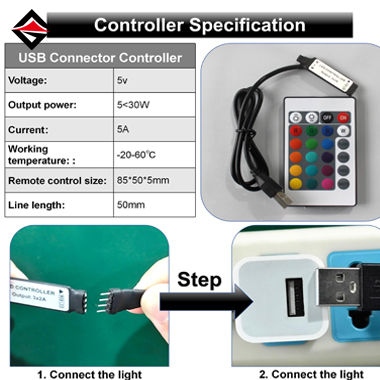

Controller (Remote Control):
Kapag pinipilit ng gumagamit ang susi sa remote control, ang panloob na chip ay bubuo ng kaukulang signal ng binary code (ang iba't ibang mga susi ay tumutugma sa iba't ibang mga code).
Ang signal na ito ay na-convert sa mga infrared light waves (na may mga haba ng haba na karaniwang mula sa 760nm hanggang 1mm, na kabilang sa hindi nakikita na ilaw) sa pamamagitan ng infrared light-emitting diode (LEDs) at inilabas sa nakapaligid na espasyo.
2. Paghahatid ng signal
Mga katangian ng paghahatid ng linya ng linya:
Ang mga infrared ray ay naglalakbay sa isang tuwid na linya. Kinakailangan upang matiyak na walang mga hadlang (tulad ng mga dingding, kasangkapan, atbp.) Sa pagitan ng remote control at ang tatanggap ng LED strip; Kung hindi, ang signal ay mai -block.
Kung may mga hadlang sa gitna, ang anggulo o posisyon ay kailangang ayusin upang matiyak na ang ilaw ay kumikinang nang direkta sa tatanggap.
3. Pagtanggap ng signal at pag -decode
LED light strip receiver:
Ang tatanggap ay nilagyan ng isang infrared photodiode sa loob, na maaaring makita ang mga pagbabago ng intensity ng mga infrared light waves.
Kapag natanggap ang mga light waves, ang photodiode ay nagko -convert ng light signal sa isang de -koryenteng signal at ipinapadala ito sa pamamagitan ng circuit sa decoding chip.
Ang pag -decode ng chip ay nag -parse ng binary code sa signal ng elektrikal, kinikilala ang mga operasyon ng gumagamit (tulad ng pag -on sa ilaw, dimming, pagbabago ng kulay, atbp.), At hinihimok ang light strip upang maisagawa ang kaukulang mga tagubilin.
Ii. Mga pangunahing katangian ng IR (infrared)
1. Mga kalamangan
Mababang gastos:
Ang istraktura ng hardware ay simple (tanging ang mga infrared LED at photodiode ay kinakailangan), na ginagawang angkop para sa mga senaryo na may mababang gastos (tulad ng mga light light light at pangunahing pag-iilaw ng ilaw).
Maginhawang operasyon:
Hindi kinakailangan ang koneksyon sa pagpapares o internet. Tumugon kaagad ito sa pagpindot, at ang gastos sa pag -aaral para sa mga gumagamit ay mababa (katulad ng tradisyonal na mga kontrol sa remote ng appliance ng bahay).
Mababang pagkonsumo ng kuryente:
Ang mga Remote control ay karaniwang gumagamit ng mga baterya ng pindutan o tuyong baterya, at ang kanilang buhay ng baterya ay maaaring tumagal ng maraming buwan hanggang sa ilang taon (depende sa dalas ng paggamit).
2. Mga Kakulangan
Mahigpit na limitasyon sa distansya ng visual:
Dapat itong nakahanay sa isang tuwid na linya kasama ang tatanggap, at ang distansya ng control ay dapat na maikli (karaniwang 5 hanggang 10 metro). Hindi ito magagamit kapag lumampas ito sa saklaw o naharang.
Mahina ang kakayahang anti-panghihimasok:
Ang malakas na ilaw (tulad ng sikat ng araw, mga lampara ng halogen) ay maaaring makagambala sa mga signal ng infrared, na nagiging sanhi ng maling pag -trigger o pagbawas sa pagiging sensitibo.
Mahina multi-aparato na pagiging tugma:
Ang mga IR code ng iba't ibang mga tatak ay maaaring magkakaiba. Ang mga kontrol ng Remote ay karaniwang maaari lamang tumugma sa mga tukoy na modelo ng mga light strips at hindi mapagpapalit.
III. Karaniwang mga senaryo ng aplikasyon ng IR (infrared) sa LED strip light
1. Pangunahing pag -iilaw ng sambahayan

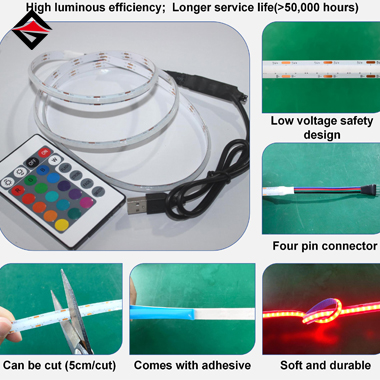

Bedside LED lighting, desk light strips:
Ang switch, ningning o temperatura ng kulay ay maaaring kontrolado sa malapit na saklaw sa pamamagitan ng isang maliit na IR remote control, na ginagawang angkop para sa mga simpleng sitwasyon na hindi nangangailangan ng kumplikadong interlocking.
Pandekorasyon light strips (tulad ng mga cabinets, kisame):
Kapag nag -install, itago ang tatanggap malapit sa light strip at direktang naglalayong ang remote control para sa kontrol upang maiwasan ang paglantad ng circuit at nakakaapekto sa hitsura.
2. Mga senaryo sa negosyo na may mababang gastos
Pag -iilaw para sa mga maliliit na tindahan at pagpapakita ng mga kabinet:
Hindi kinakailangan ang intelihenteng sistema. Ang kulay o ningning ng mga light strips ay maaaring mabilis na nababagay sa pamamagitan ng IR remote control upang matugunan ang mga pangunahing pangangailangan sa pagpapakita.
Pansamantalang pag -aayos ng aktibidad:
Halimbawa, ang pansamantalang mga dekorasyon ng light strip na naka -set up sa mga partido at mga eksibisyon ay maaaring mabilis na ma -deploy na may kontrol ng IR, pagbabawas ng mga gastos sa kagamitan.
Buod
Ang IR (infrared) ay isang simple at matipid na teknolohiya ng kontrol ng light strip. Sa pamamagitan ng mababang mga tampok ng pagkonsumo ng kuryente at on-demand, malawakang ginagamit ito sa mga pangunahing sitwasyon sa pag-iilaw. Gayunpaman, ang mga limitasyon ng linya-ng-paningin at mga pagkukulang na anti-panghihimasok ay ginagawang mas angkop para sa mga kinakailangan sa control ng mga maliit at hindi kumplikadong kapaligiran. Kung ang remote na operasyon, ang link ng multi-aparato o mga intelihenteng pag-andar ay kinakailangan, ang mga teknolohiya tulad ng RF (dalas ng radyo) o Wi-Fi ay mas inirerekomenda.
Sa susunod na artikulo, ipakikilala namin nang detalyado ang RF Controller. Mangyaring maghintay!
